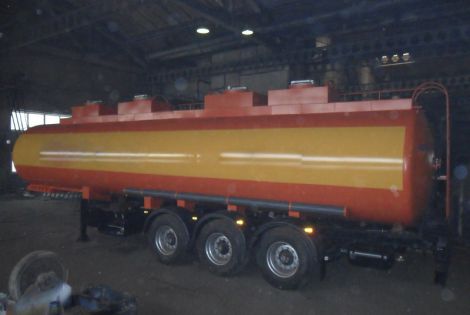

Полуприцепы-цистерны ППЦ 96681-35 предназначены для транспортировки и кратковременного хранения светлых нефтепродуктов плотностью не более 0,86 кг/м3.
|
Вместимость, л
|
35 000
|
|
Количество секций, их вместимость
|
От 1 до 5. По согласованию с Заказчиком
|
|
Форма цистерна
|
Цилиндрическая, постоянного сечения с внутренними ребрами жесткости (волнорезами) торосферической формы, которые усиливают надежность всей конструкции цистерны и препятствуют возникновению гидроударов.
|
|
Тип конструкции:
|
Безрамная
|
|
Материал цистерны
|
Низколегированная конструкционная сталь 09Г2С.Толщина обечайки – 4 мм, днищ – 5 мм.
|
|
Шасси
|
Рама сварной конструкции, состоит из 2-х лонжеронов I -образной формы (таврового сечения), сваренных из полосовой низколегированной стали; лонжероны связаны между собой поперечными балками.
|
|
Шины
|
Дисковые, бескамерные. Шины размерности 385/65R22,5, стальные колесные диски 11,75 х 22,5. Запасное колесо. Корзина для запасного колеса. Крылья из ПВХ с кронштейнами.
|
|
Подвеска
|
Зависимая, пневматическая или рессорно-балансирная с односкатной или двухскатной ошиновкой. Две или три оси производства BPW, SAF (Германия) или ТОНАР (Россия). Оси грузоподъемностью 3 х 9 тонн или 3 х 12 тонн. Тормозные механизмы барабанные или дисковые. Передняя ось подъемная.
|
|
Снаряженная масса, кг
|
8 400
|
|
Полная масса, кг
|
38 500
|
|
Распределение нагрузки по осям
|
- на седельно-сцепное устройство (ССУ) тягача 14 500
- на оси 24 000
|
|
Габаритные размеры (длина, ширина, высота)
|
11 700 х 2 500 х 3 700
|
|
Тормозная система
|
Рабочая
|
Стояночная
|
|
Двухпроводная, с пневматическим приводом с ABS VCS 2S/2M фирмы WABKO.
|
От пружинных энергоаккумуляторов на 2-у и 3-ю ось
|
|
Шкворневая плита
|
Сменная на болтах, шкворень Georg Fisher.
|
|
Опорное устройство
|
JOST или BPW (Германия), грузоподъемностью 24 (50) тн., с ручным односторонним приводом Двухскоростной механизм подъема. Максимальный ход опорной плиты 450 мм.
|
|
Окраска
|
Двухкомпонентной грунт-эмалью в цвет по желанию Заказчика.
|
|
Система налива
|
Верхний налив. Алюминиевые крышки горловин. Заливная горловина DN500 с откидной крышкой и прокладкой.
|
|
Система слива
|
Раздельный гравитационный или принудительный слив (с помощью насоса) с возможностью слива в общий коллектор, находящийся в ящике коммуникаций, через пневмоуправляемый донный клапан с ручным дублированием SENING и шаровый Dу 80÷100. Донный клапан на каждый отсек. Блок пневмоуправления донными клапанами.
|
|
Напорно-всасывающие рукава
|
Dу 80÷100 – 2 шт., пеналы для рукавов, быстроразъемные соединения.
|
|
Система безопасности
|
Дыхательный клапан с огнепреградителем на каждый отсек, пластиковые противооткатные упоры – 2, экологический короб для предотвращения пролива продукта, два ящика - инструментальный и для нейтрализующего вещества, огнетушитель, пластиковый ящик для огнетушителя.
|
|
Площадка обслуживания
|
Нескользящая площадка обслуживания из просечного листа, лестница с нескользящими звеньями.
|
|
Электрика
|
Электрооборудование 24В (Франция).
|
|
Сертификация
|
Продукция сертифицирована Госстандартом РФ, имеет одобрение типа транспортного средства и соответствует требованиям ППОГАТ.
|
|
Дополнительное оборудование
|
1. Насосная установка
- С приводом от электродвигателя во взрывозащищенном исполнении;
- С приводом от гидрофицированного тягача.
2. Пистолет, счетчик учета нефтепродуктов, раздаточный рукав
3. Иное дополнительное оборудование по запросу
|
