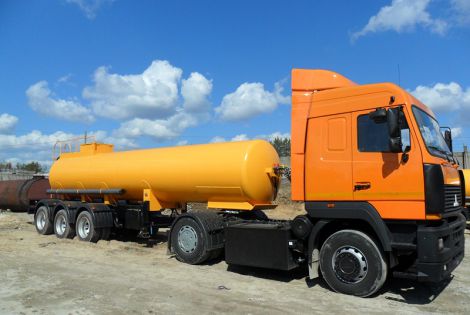

ППЦХ 9668

Вместимость

От 15 до 40 м3.

Количество секций, их вместимость

От 1 до 6, по согласованию с Заказчиком

Форма цистерна

Цилиндрическая, постоянного сечения с  внутренними ребрами жесткости (волнорезами) торосферической формы, которые усиливают надежность всей конструкции цистерны и препятствуют возникновению гидроударов

Тип конструкции:

Безрамная

Материал цистерны

Низколегированная конструкционная сталь 09Г2С,

нержавеющая сталь AiSi 321, AiSi 316Ti, AiSi 316L и пр.

Толщина обечайки – 4 мм, днищ – 5 мм.

Изоляция и обшивка

По желанию Заказчика цистерна может быть с теплоизоляцией. Изоляционный материал –  фольгированный ISOVER 150÷200 мм или пенополиуретан 50÷100 мм.

Материал наружной обшивки – лист зеркальной нержавеющей стали, лист окрашенного алюминия или лист холоднокатанной стали с ЛКП.

Облицовочные днища – металлические или пластиковые торосферические.

Шасси

Рама сварной конструкции, состоит из 2-х лонжеронов

I -образной формы (таврового сечения), сваренных из полосовой низколегированной стали; лонжероны связаны между собой  поперечными балками.

Шины

Дисковые, бескамерные. Шины размерности 385/65R22,5,

стальные колесные диски 11,75 х 22,5. Корзина для запасного колеса. Крылья из ПВХ с кронштейнами.

Подвеска

Зависимая, пневматическая или рессорно-балансирная с односкатной или двухскатной ошиновкой. Две или три оси производства BPW, SAF (Германия) или ТОНАР (Россия). Оси грузоподъемностью 3 х 9 тонн или 3 х 12 тонн. Тормозные механизмы барабанные или дисковые. Передняя ось подъемная.

Тормозная система

Рабочая

Стояночная

Двухпроводная, с пневматическим приводом с ABS VCS 2S/2M фирмы WABKO.

От пружинных энергоаккумуляторов на 2-у и 3-ю ось

Шкворневая плита

2 или 3,5 дюймовая. Сменная на болтах, шкворень Georg Fisher.

Опорное устройство

JOST или BPW (Германия), грузоподъемностью 2х24 (50) тн., с ручным односторонним приводом Двухскоростной механизм подъема. Максимальный ход опорной плиты 450 мм.

Система налива

Верхний налив. Заливная горловина DN500 с откидной крышкой и прокладкой.

Система слива

Гравитационный или принудительный слив (с помощью насоса) через запорную арматуру Dу 50÷100 (донный клапан, шаровый кран, затвор поворотный, шиберную задвижку).

Напорно-всасывающие рукава

Dу 50÷100 – 2 шт., пеналы для рукавов.

Система безопасности

Дыхательные клапана на каждый отсек (при необходимости), пластиковые противооткатные упоры – 2, экологический короб для предотвращения пролива продукта, два ящика - инструментальный и для нейтрализующего вещества, огнетушитель, пластиковый ящик для огнетушителя, термометр.

Площадка обслуживания

Нескользящая площадка обслуживания из просечного листа, лестница с нескользящими звеньями

Электрика

Электрооборудование 24В (Франция).

Сертификация

Продукция сертифицирована Госстандартом РФ, имеет одобрение типа транспортного средства и соответствует требованиям ППОГАТ.

Дополнительное оборудование

1. Паровые трубы с подогревом от стационарного источника пара

2. Жаровые трубы с двумя дизельными горелками БИТ-АВТО ПА-24

3. Система подогрева WEBASTO.

4. Насосная установка

4.1. С приводом от электродвигателя во взрывозащищенном исполнении;

4.2. С приводом от гидрофицированного тягача.

5. Система механизированной мойки от внешнего насоса с применением ротационных моечных головок с углом поворота 360°.

6. Иное дополнительное оборудование по запросу.
